Manuel du Filtre à Charbon

NOM DU MODÈLE

  • VSV-CFS4

  • VSV-CFS6

  • VSV-CFS8

  • VSV-CFS4-BK

  • VSV-CFS6-BK

  • VSV-CFS8-BK

INFORMATIONS DE SÉCURITÉ

Veuillez lire attentivement les informations suivantes avant d’installer et d’utiliser. Le non-respect de ces instructions de sécurité peut entraîner des blessures graves et dégagera VIVOSUN de toute responsabilité et annulera toutes les garanties du produit.

  1. Vérifiez et respectez vos lois et règlements locaux pour les exigences de sécurité supplémentaires concernant l’installation et le fonctionnement du produit.

  2. N’UTILISEZ PAS dans des environnements potentiellement dangereux tels que des atmosphères inflammables, explosives, corrosives ou humides.

  3. Assurez-vous que les systèmes de sécurité sont en place en cas d’accident lié au feu.

  4. NE PAS vaporiser d’eau ou utiliser des produits chimiques tels que l’essence, le benzène et le diluant pour nettoyer le filtre.

  5. Suivez ces instructions ; un nettoyage et un entretien fréquents sont recommandés pour prolonger la durée de vie du produit.

  6. Les produits avec conduits doivent toujours être ventilés vers des zones extérieures.

  7. Le produit est associé à des dispositifs avec des pièces rotatives. Soyez prudent lors de l’installation, de l’exploitation et de l’entretien. Gardez ce produit hors de portée des enfants.

  8. NE PAS utiliser le produit s’il est endommagé à la réception. Veuillez nous contacter pour un remplacement, car cela est considéré comme un défaut de fabrication.

  9. Utilisez avec des ventilateurs de conduit en ligne et des accessoires appropriés (tuyaux d’air, colliers, etc.) ou contactez-nous pour des recommandations. Toute utilisation incorrecte des accessoires annulera les garanties du produit.

  10. Vérifiez les exigences de l’autorité locale pour l’élimination appropriée des déchets et des résidus.

CONTENU DU PRODUIT

VSV-CFS4/VSV-CFS6/VSV-CFS8

Image Nom Numéro de boîte

3b2ca6d76a1c8aa7f777c061d8332844

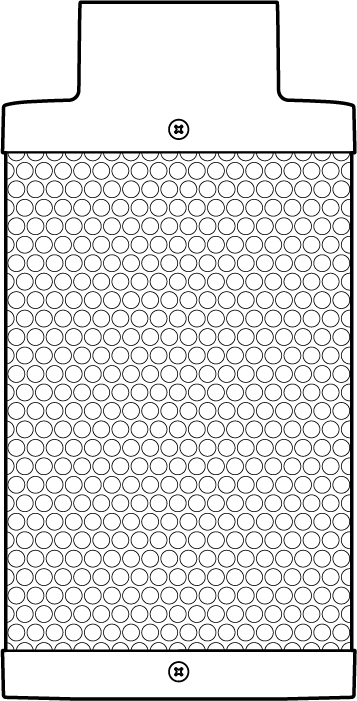

Filtre à Charbon

1 pc

36579471d1956b94285d64dbe636e51b

Préfiltre

1 pc

208a298c0683d8851f958aa4b65bab78

Sangles de Suspension

2 pcs

VSV-CFS4-BK/VSV-CFS6-BK/VSV-CFS8-BK

Image Nom Numéro de boîte

685b1c4a70737b3d45c123dbf922875e

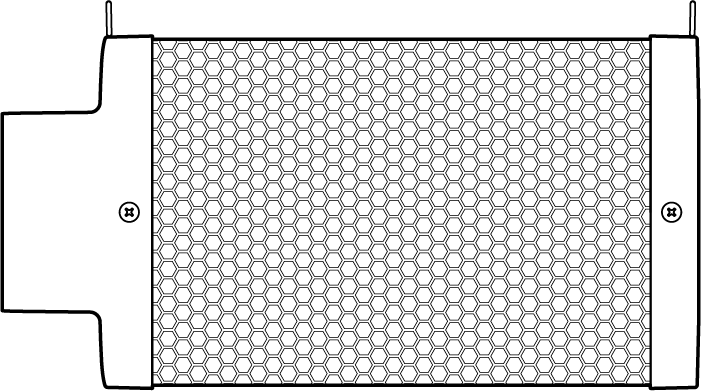

Filtre à Charbon

1 pc

43647bd082d292cdf7c3cf9be92221e0

Préfiltre

1 pc

95ce27d7c6af23afcc24eb53d778d7a3

Crochet de Corde

2 pcs

dbbb68c3d2cb72990879a9224a6a1151

Sangles de Suspension

2 pcs

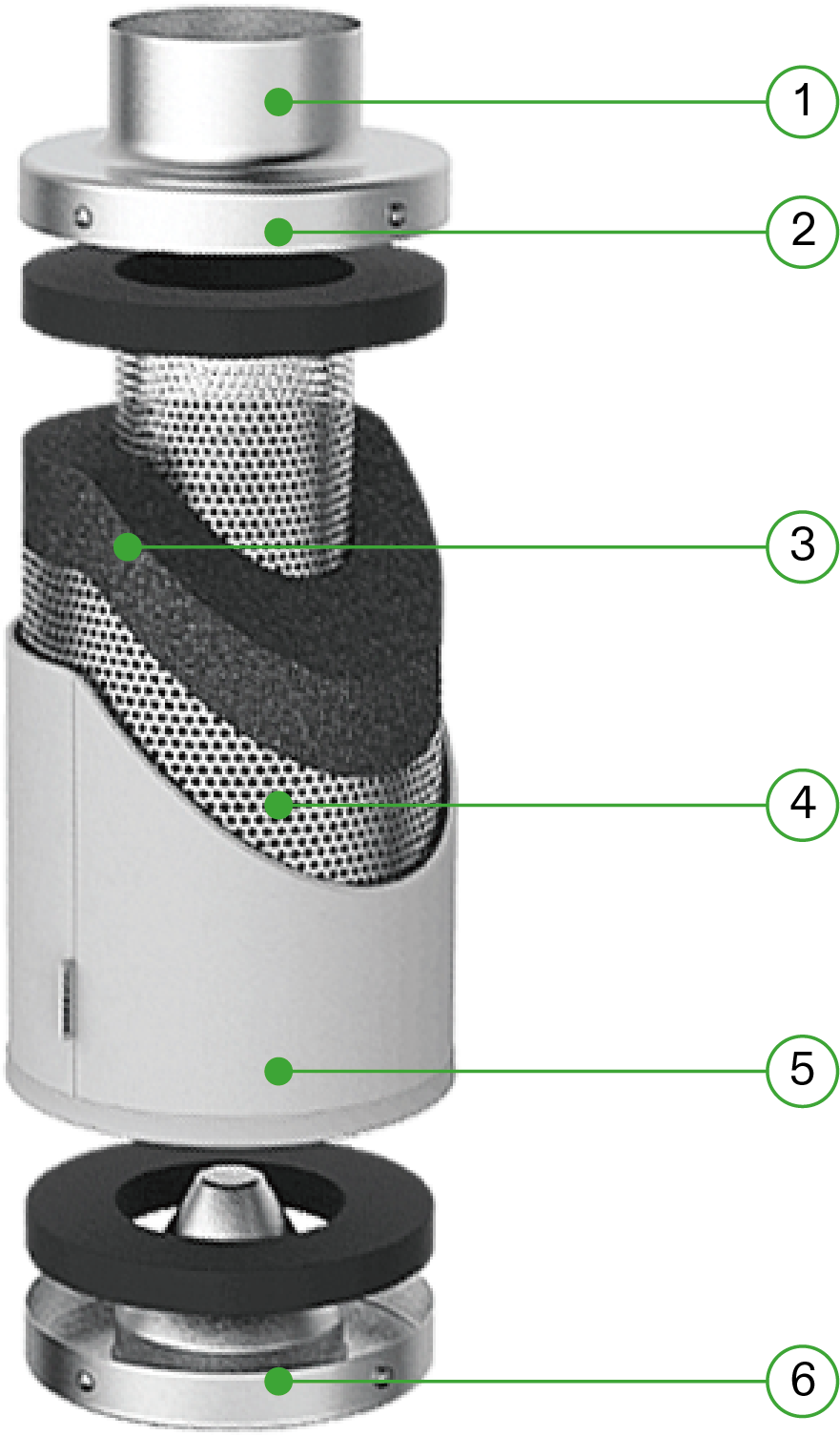

CARACTÉRISTIQUES CLÉS

a32be4d8c82a934374ad1bde5328e85e

Taille 4''- 8'' (10,2cm-20,3cm) adaptée aux différents types de ventilateurs de conduit en ligne

Brides ajustables et installation flexible

Charbon vierge australien 1200+ RC 412 pour un contrôle efficace des odeurs

Maille interne et externe à haut débit d’air

Préfiltre inclus pour éviter les impuretés et augmenter la durée de vie

Durable, longue durée de vie

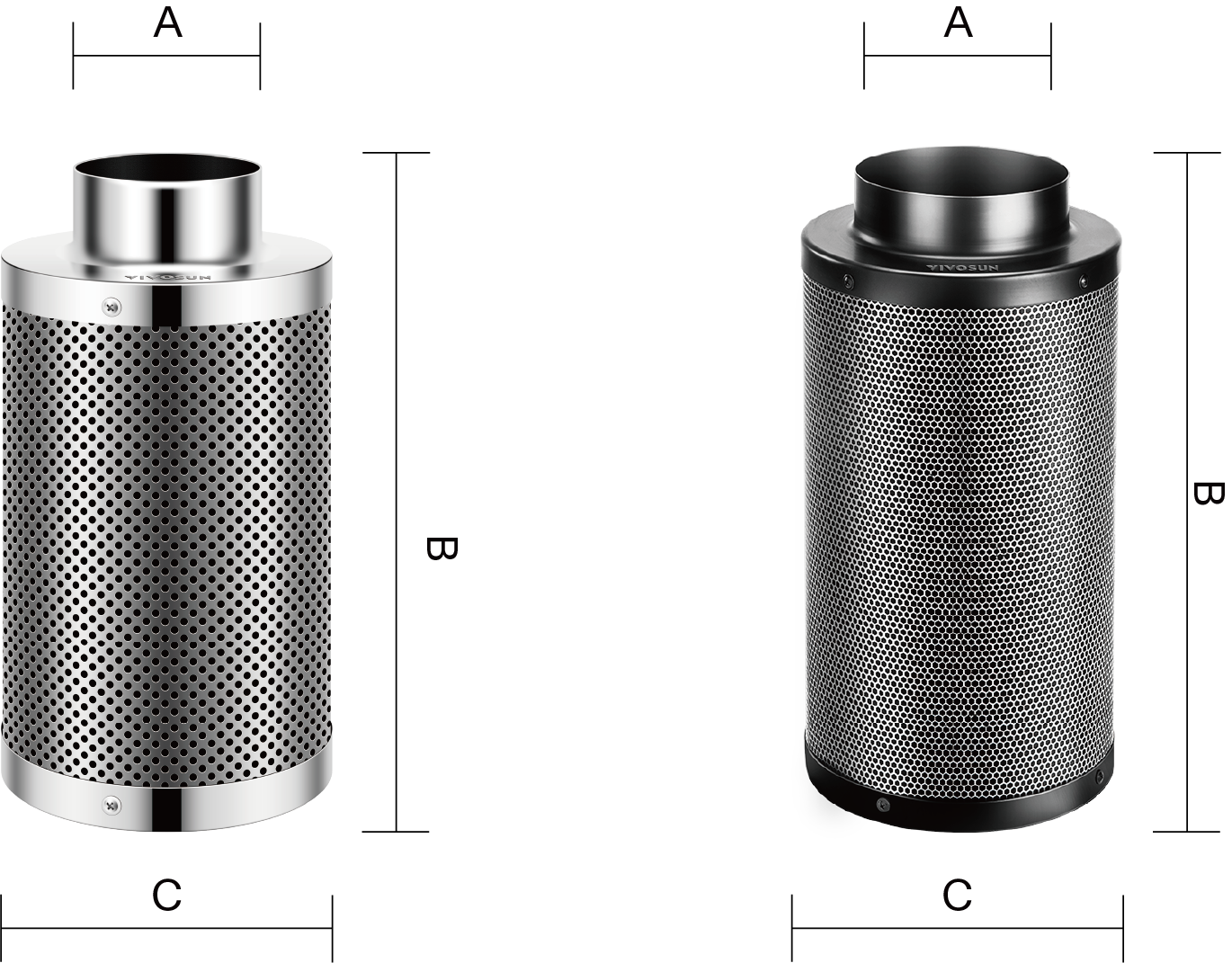

DIMENSIONS

df7f05ecb7ed0e75e083f8274dd8d8dd
VSV-CFS4 VSV-CFS6 VSV-CFS8 VSV-CFS4-BK VSV-CFS6-BK VSV-CFS8-BK

A

3.9''/10cm

5.9''/15cm

7.9''/20cm

3.9''/10cm

5.9''/15cm

7.9''/20cm

B

11.8''/30cm

15.7''/40cm

19.7''/50cm

11.8''/30cm

15.7''/40cm

19.7''/50cm

C

6.9''/18cm

8.9''/22cm

10.9''/28cm

6.9''/18cm

8.9''/22cm

10.9''/28cm

INSTALLATION

ÉTAPE 1

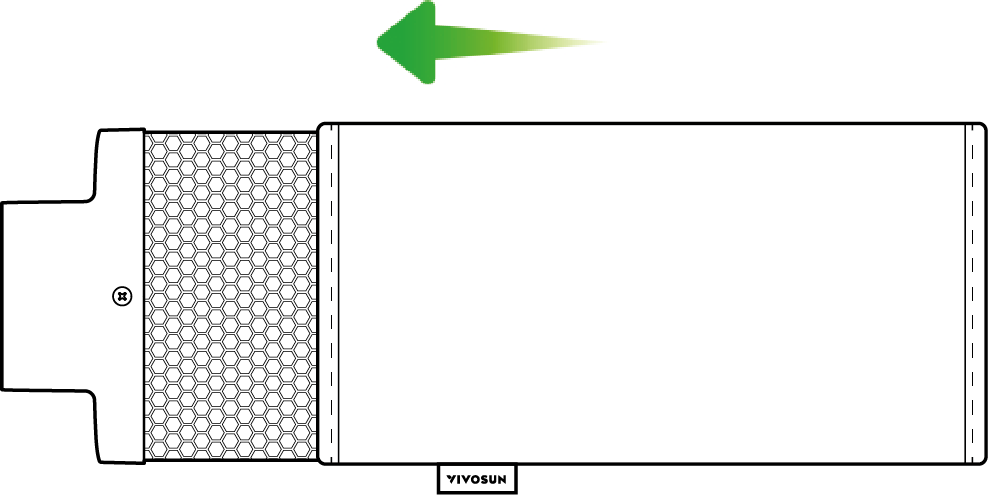

Glissez le tissu du préfiltre sur votre filtre pour le protéger de la poussière ou d’autres particules. Assurez-vous que le tissu du préfiltre couvre toute la maille métallique du filtre.

bacd64a7466b41e096573e605a9eeb4c

ÉTAPE 2

Connectez le filtre à un ventilateur de conduit en ligne de même taille dans la direction appropriée pour différentes applications (voir les instructions suivantes sur la configuration de la ventilation). Utilisez du ruban à duct pour sécuriser la connexion si nécessaire.

8a1ac6638f120b524ab6cdf1dd06bc3f

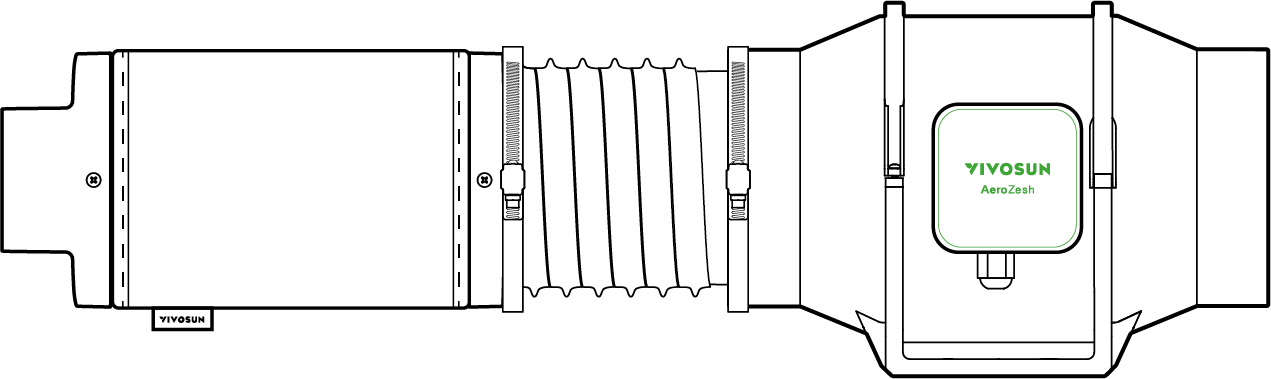

Vous pouvez également connecter le filtre à un conduit. Utilisez un collier pour sécuriser la connexion.

4ca90508c4c2dd5492c93f0177a1134c

ÉTAPE 3

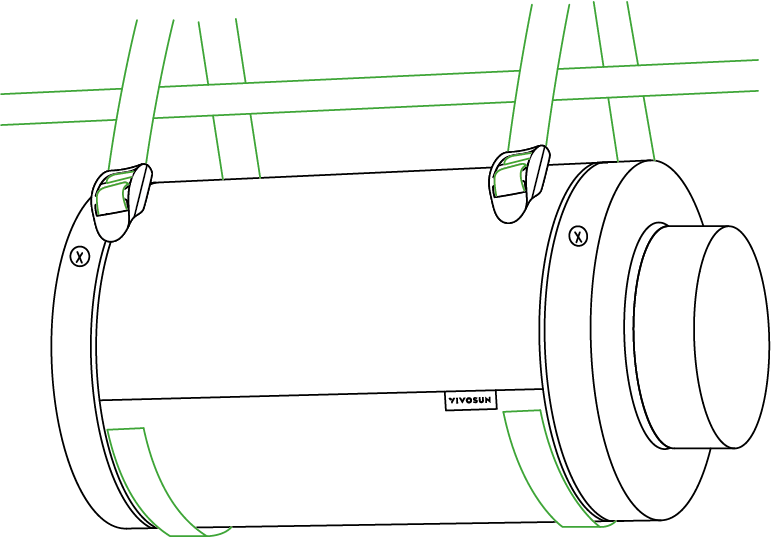

Enroulez les deux sangles de suspension autour des brides et d’un support de suspension comme indiqué dans le schéma.

20ed93dd14eb257fda402d09e258fb0d

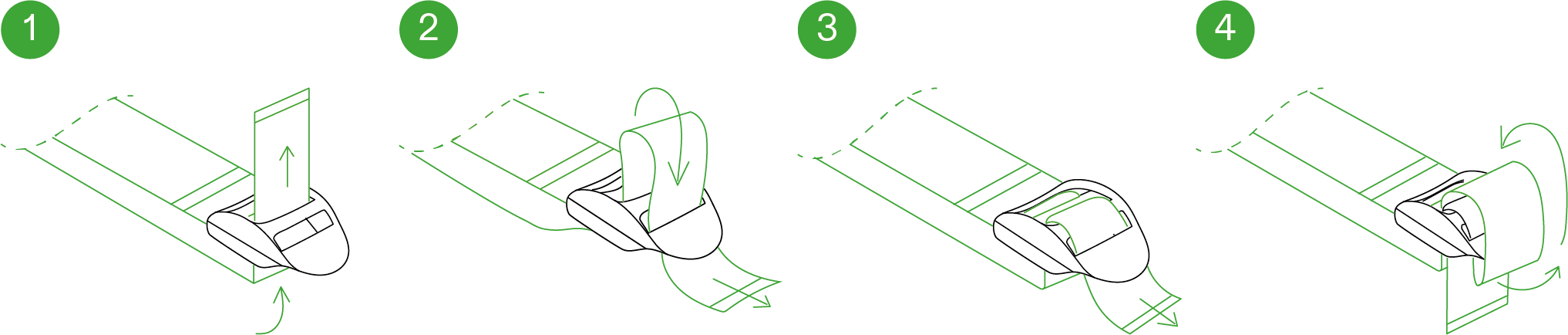

ÉTAPE 4

Passez la sangle à travers la fente de verrouillage interne depuis le bas. Faites passer la sangle dans la fente de verrouillage externe depuis le haut. Ajustez la longueur de la boucle complétée si nécessaire. Glissez l’extrémité libre à travers l’écart central du verrou pour sécuriser la boucle.

b57c82834d70b3280173c7e9cb31de62

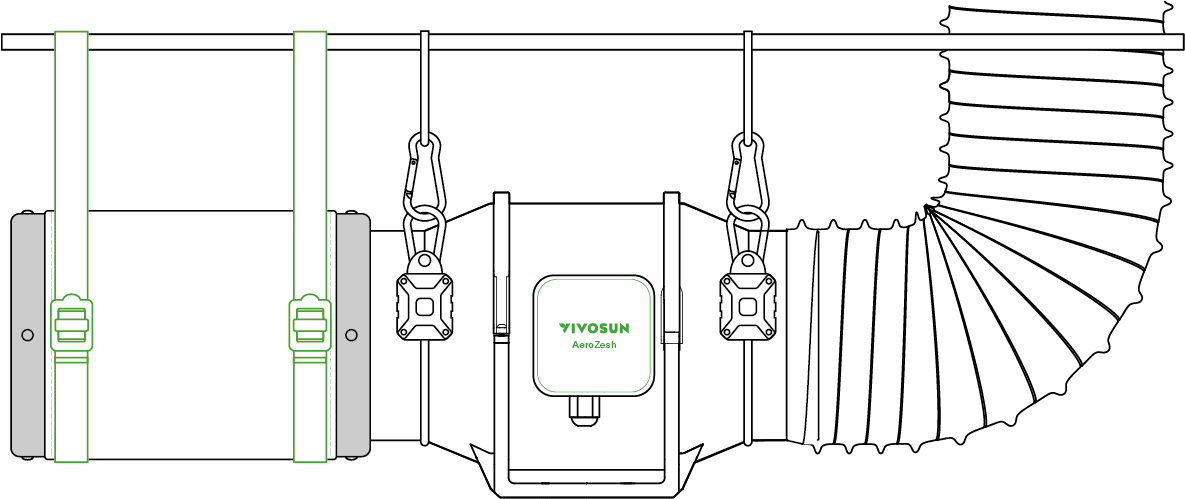

ÉTAPE 5

Connectez votre filtre à un ventilateur de conduit en ligne ou à un conduit de la manière que vous préférez.

6d3c49c33812c2cea82696f52183dfb0

SUSPENDRE AVEC DES CROCHETS DE CORDE (VSV-CFS4-BK/VSV-CFS6-BK/VSV-CFS8-BK)

ÉTAPE 1

Enroulez les clips des crochets de corde autour d’un support de suspension.

cf51c65d0c0d7ca9ce6230bb4eda1d53

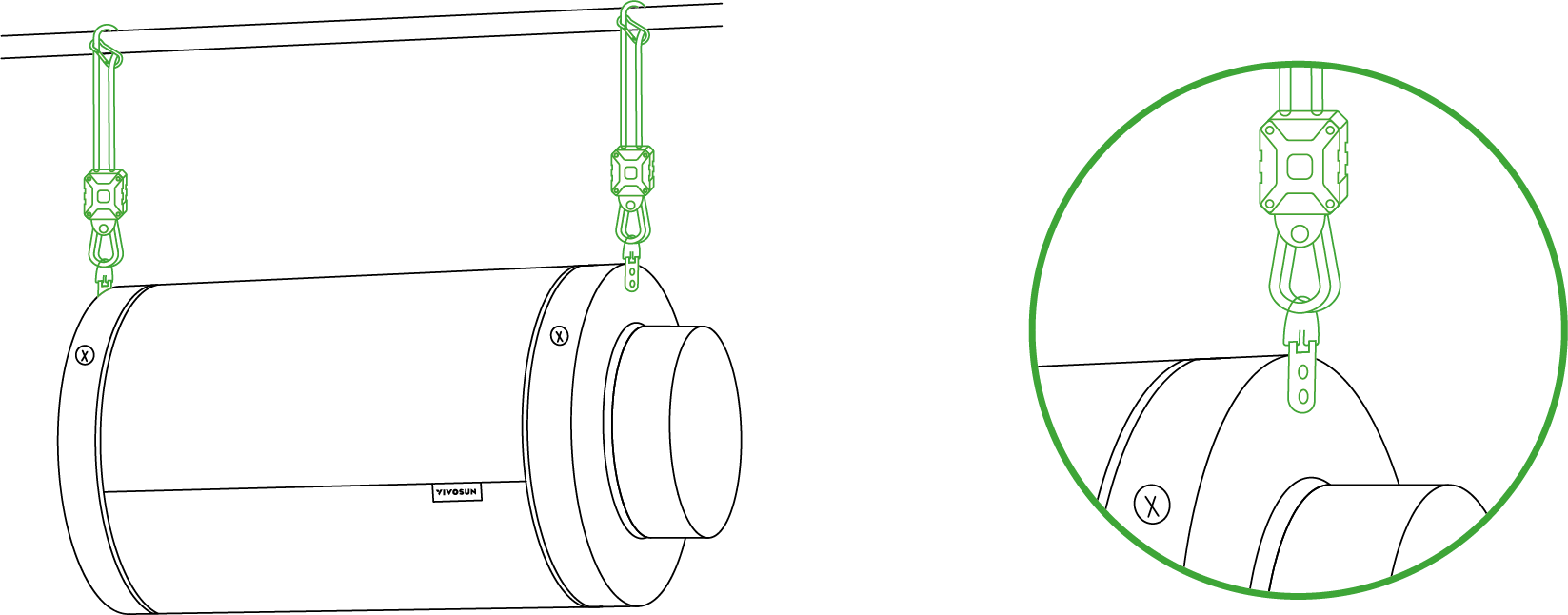

ÉTAPE 2

Connectez votre filtre à un ventilateur de conduit en ligne ou à un conduit de la manière que vous préférez.

72542d00b020fdc54a4ffb74eef49fbc

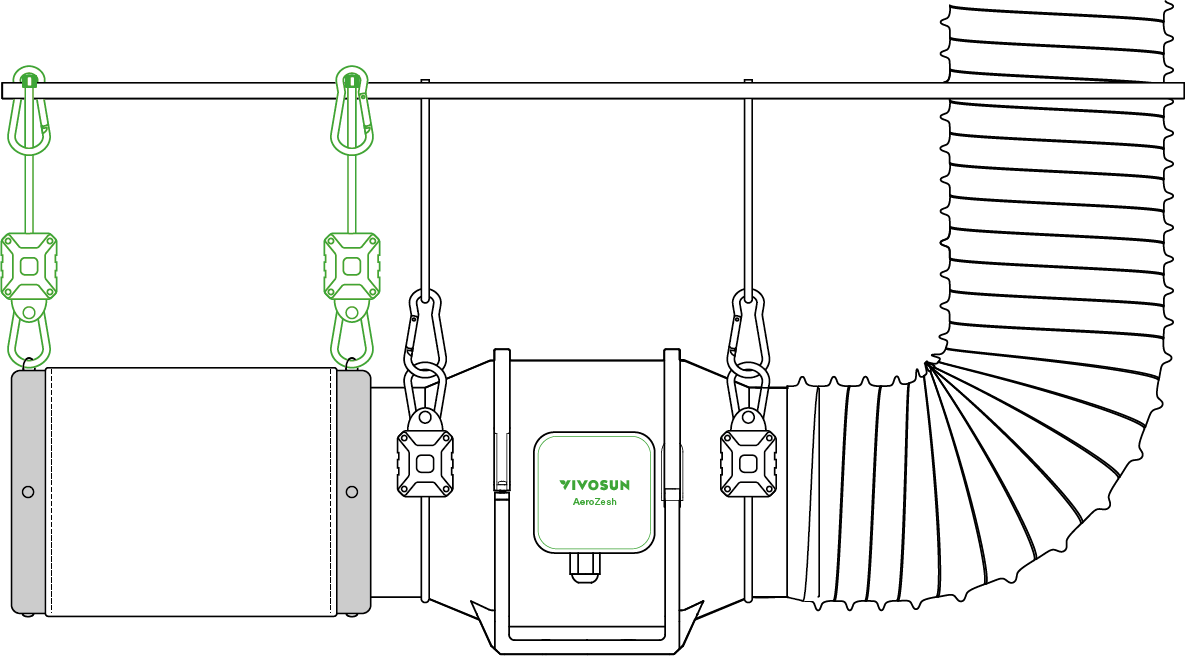

ÉTAPE 3

Connectez votre filtre à un ventilateur de conduit en ligne ou à un conduit de la manière que vous préférez.

1eaf62f7f13396961bf5c2b7954f49b2

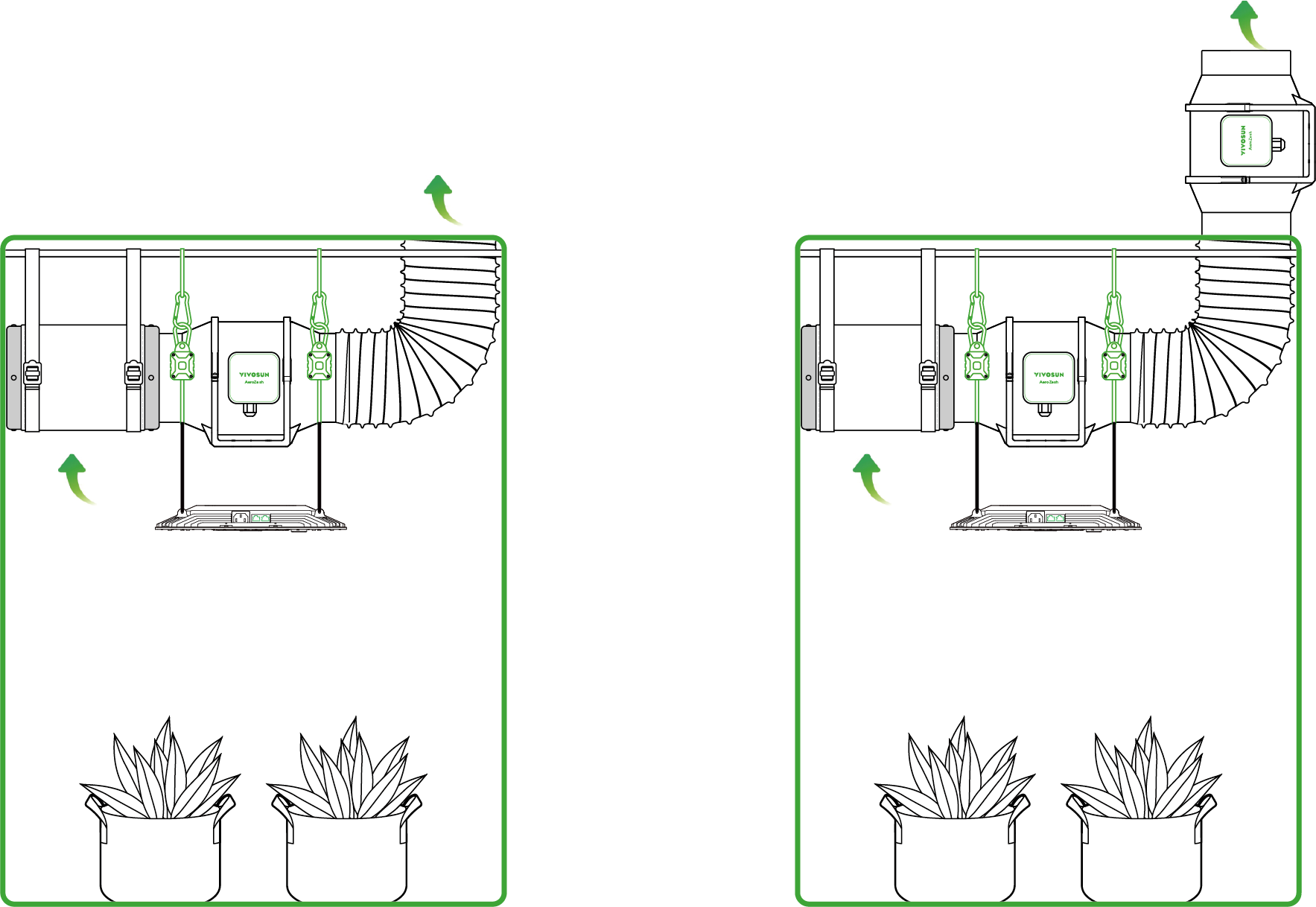

CONFIGURATION DE VENTILATION

OPTION 1

Placez le ventilateur de conduit et le filtre à l’intérieur de la tente. Le filtre doit être directement connecté à l’extrémité d’entrée du ventilateur de conduit.

OPTION 2

Placez le ventilateur de conduit à l’extérieur de la tente et le filtre à l’intérieur de la tente. Le filtre doit être connecté à l’extrémité d’entrée du ventilateur de conduit à travers le conduit.

ebc62d7e4391c81250612d398d400a9e

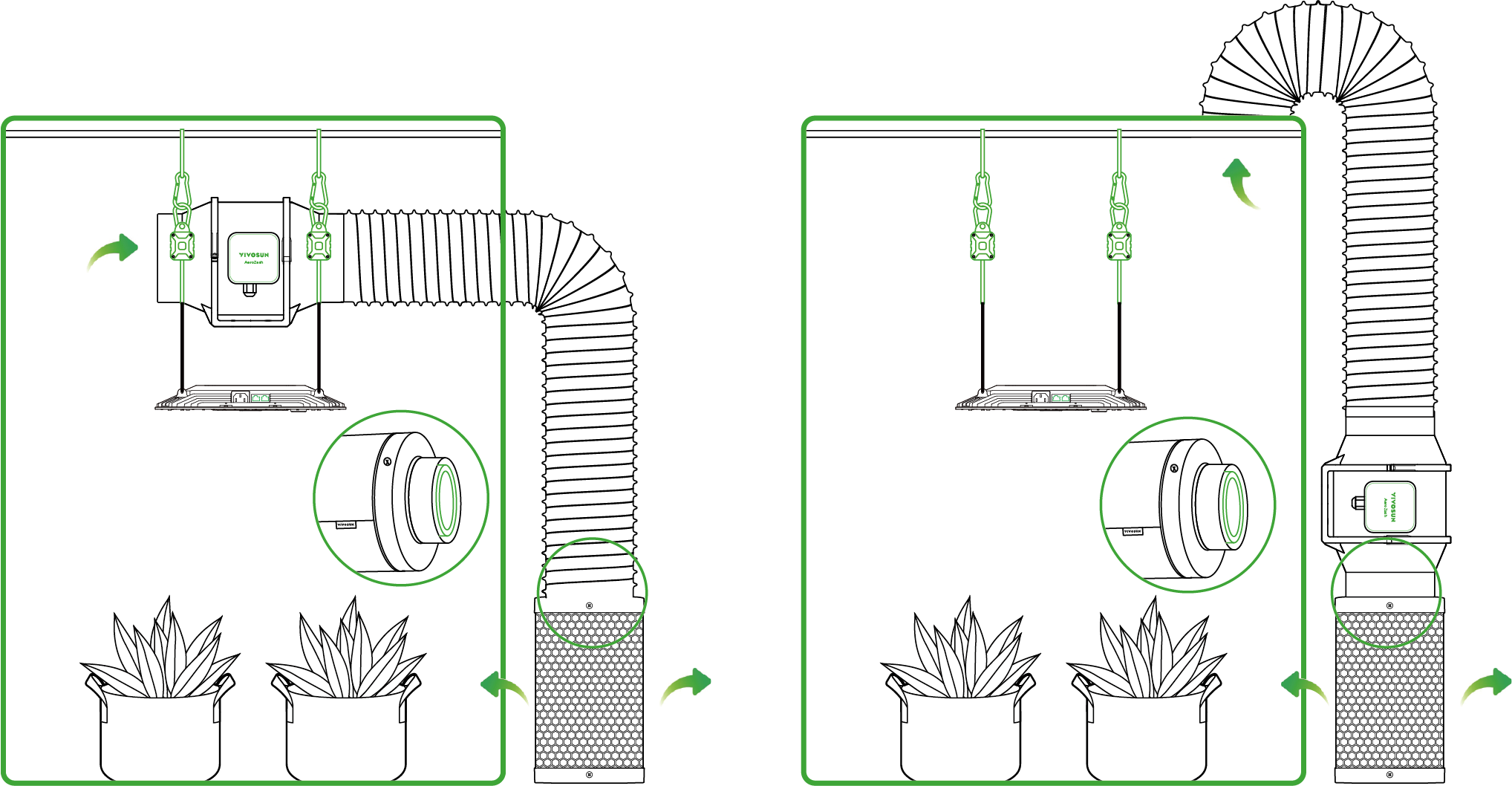

OPTION 3

Placez le ventilateur de conduit à l’intérieur de la tente et le filtre à l’extérieur de la tente. Le filtre doit être connecté à l’extrémité d’évacuation du ventilateur de conduit à travers le conduit. Placez le préfiltre à l’intérieur du filtre pour augmenter sa durée de vie.

OPTION 4

Placez le ventilateur de conduit et le filtre à l’extérieur de la tente pour économiser plus d’espace de culture. Le filtre doit être directement connecté à l’extrémité d’évacuation du ventilateur de conduit. Placez le préfiltre à l’intérieur du filtre pour augmenter sa durée de vie.

5df89aa4ca4d96c79d3d0cf0e88b8d9c

ENTRETIEN

Un entretien régulier est recommandé. Assurez-vous de couper l’alimentation et de débrancher le ventilateur de conduit connecté avant chaque entretien. Nous recommandons de remplacer l’ensemble du filtre à charbon tous les 6 mois d’utilisation.

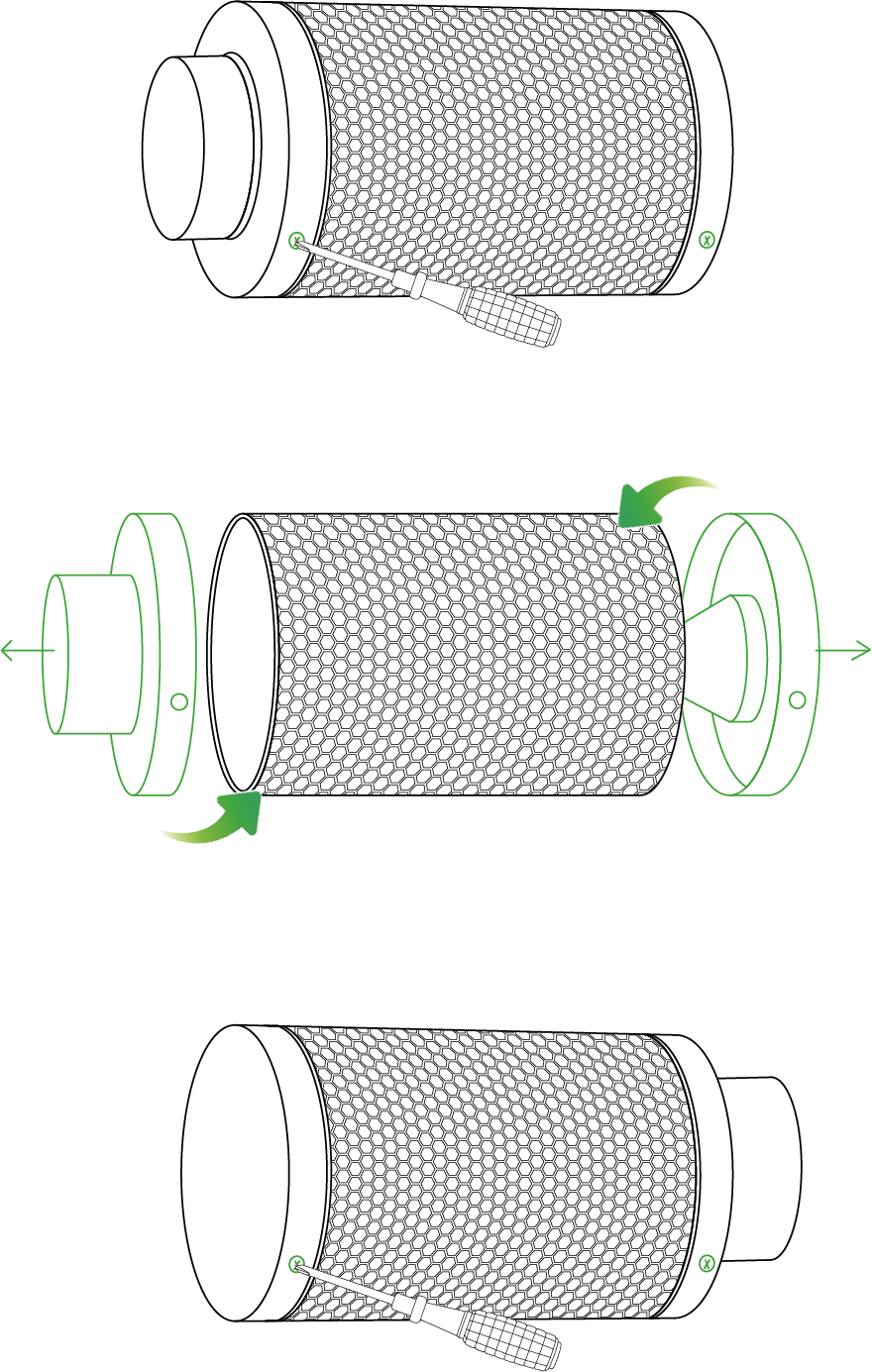

CHANGEMENT DES BRIDES

Nous vous recommandons de changer les brides afin de profiter de tout le lit de charbon et d’augmenter sa durée de vie. Retirez les vis des brides et déconnectez-les du filtre. Changez les brides et revissez-les sur le filtre.

ac0f83b6dd35d7ab19510ccac896b9fa

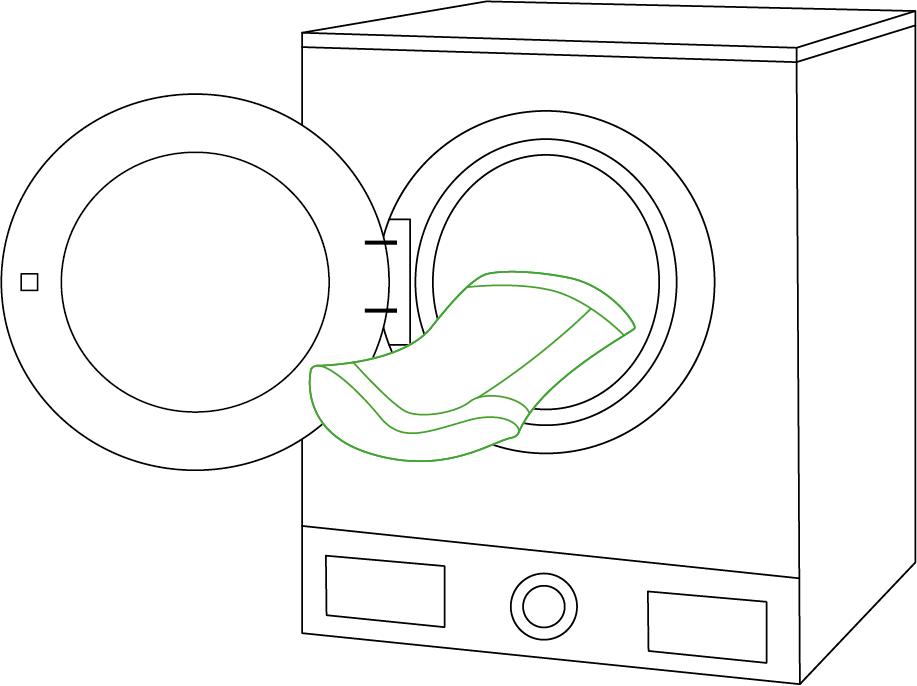

Utilisez de l’eau pour laver régulièrement le tissu du préfiltre réutilisable afin d’éliminer la poussière et d’étendre la durée de vie du filtre. Ne lavez pas le filtre à charbon : s’il devient humide, cela peut gâcher le charbon.

4e9b94a16d4ecd7fd77503df4bb6340d

GARANTIE

VIVOSUN fournit une garantie d’un an contre les défauts sur tous les Filtres à Charbon achetés directement auprès de nous ou par le biais de nos revendeurs autorisés. Cette politique sert de notre engagement à résoudre rapidement tout défaut de fabrication ou rupture prématurée qui pourrait survenir lors d’une utilisation normale de nos produits.

Notre garantie couvre le remplacement ou le remboursement des achats présentant des défauts matériels dans l’année suivant la date d’achat originale. Dans de tels cas, les clients peuvent nous contacter pour initier le processus de réclamation. Nous aurons besoin d’une preuve d’achat pour vérifier l’admissibilité à la couverture.

Cette politique ne s’applique pas aux produits qui ont été mal utilisés, abusés ou intentionnellement endommagés. Elle ne couvre également pas l’usure normale ou les défauts cosmétiques tels que les rayures mineures.

Les clients peuvent être assurés que nos produits subissent des procédures de test de qualité rigoureuses. Cette garantie d’un an reflète notre confiance dans la durabilité de nos produits sous utilisation normale.

Si des défauts de produit sont constatés, nous encourageons les clients à nous contacter immédiatement. Votre satisfaction est notre priorité, et nous nous engageons à résoudre tout problème de manière professionnelle et rapide.
